Dan id-dokument jintroduċi l-funzjoni taskrin tat-trommel tal-kompost, u tanalizza l-istruttura tal-komponenti ewlenin tal-qafas tal-iskrin tal-kompost trommel u l-pjanċa tal-iskrin bis-softwer ANSYS. Skont ir-riżultati tal-analiżi, l-istruttura tal-qafas titjieb, u l-affidabbiltà ġenerali tal-iskrin tar-romblu titjieb.

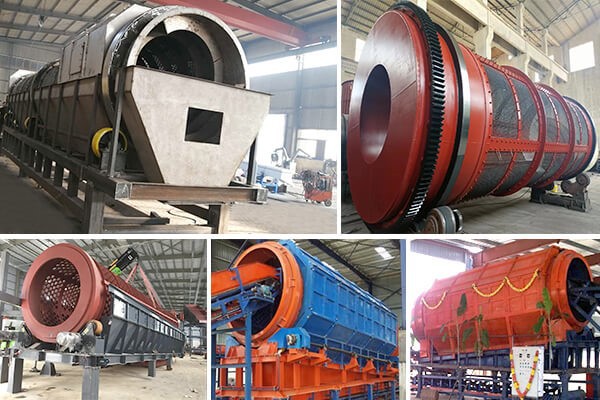

L-iskrin tat-trommel tal-kompost huwa parti importanti mit-tagħmir tal-kompost. Huwa l-ewwel li jintuża fil-proċess ta 'għażla ta' impjant ta 'kompost organiku. Hija magna li tuża korp ta 'għarbiel ċilindriku li jdur biex tikklassifika l-iskart skond id-daqs tal-partiċelli. Materjal bil-ħbub fin jaqa 'fit-tank li jirċievi permezz ta' għarbiel fuq il-wiċċ tal-pjanċa tal-għarbiel, filwaqt li materjal ta 'qamħ oħxon jintrema mit-tarf l-ieħor tal-karattru simplifikat. Il-korp tal-iskrin tat-trommel tal-kompost huwa tond u l-pjanċa tal-iskrin hija ttimbrata jew imtaqqba fiha bi pjanċa tal-azzar ħoxna ta '5mm, immuntata fuq il-qafas biex tifforma l-wiċċ tal-iskrin u mwaħħla b'boltijiet u platen.
Skrin tat-trommel tal-kompost ANSYS karatteristiċi analiżi strutturali, analiżi termali, analiżi elettromanjetika, analiżi tal-fluwidu (CFD), analiżi tal-kamp akkoppjat -- oqsma fiżiċi multipli. Tipi ta 'analiżi strutturali: Analiżi statika - għal tagħbijiet statiċi, jistgħu jiġu kkunsidrati imġieba lineari u mhux lineari ta' strutturi, bħal deformazzjoni kbira, strain kbir, ebusija tal-istress, kuntatt, plastikità, superelastiċità u creep. Analiżi modali - il-kalkolu tal-frekwenza tal-vibrazzjoni naturali u l-għamla tal-istruttura lineari; L-analiżi spettrali hija estensjoni tal-analiżi modali, użata biex tikkalkula l-istress strutturali u r-razza kkawżata minn vibrazzjoni każwali (magħrufa wkoll bħala spettru ta 'rispons jew PSD); L-analiżi tar-rispons armoniku tiddetermina r-rispons ta 'struttura lineari għal tagħbija li tvarja sinusojdali maż-żmien. Analiżi dinamika temporanja tiddetermina r-rispons ta 'struttura għal tagħbija li tvarja b'mod arbitrarju maż-żmien. L-istess imġieba strutturali mhux lineari tista 'titqies fl-analiżi statika. Analiżi ta 'buckling karatteristika tintuża biex tikkalkula tagħbijiet ta' buckling lineari u tiddetermina l-forma tal-modi ta 'buckling. Flimkien ma 'analiżi dinamika temporanja, tista' tiġi realizzata analiżi ta 'buckling mhux lineari. Analiżi speċjali: analiżi tal-ksur; Analiżi tal-materjal kompost, analiżi tal-għeja. Użat biex jissimula deformazzjonijiet kbar ħafna fejn jiddominaw il-forzi inerzjali. U qies l-imġieba mhux lineari kollha. L-ekwazzjoni espliċita tagħha hija l-aktar metodu effettiv biex issolvi problemi bħal impatt, ħabta u prototipi rapidi.
2.1 Analiżi tal-elementi finiti tal-qafas tal-iskrin tal-kompost trommel.
Il-modulu elastiku E=2.16×10MPa, il-proporzjon ta' Poisson y=0.3,[66]=600MPa, [6s]=355 MPa jista' jinkiseb billi jiġi kkontrollat 45# azzar. Skont [6s]=355MPa, il-fattur tas-sigurtà huwa 1.8, allura l-istress tal-limitu permess huwa: [6]=355/1.8=197.2MPa, u l-analiżi tal-element finit tal-qafas titwettaq skont l-istress ma jistax jaqbeż l-istress permissibbli. Il-fajl IGES tal-mudell tal-qafas ġie importat minn Pro/E fis-softwer ANSYS biex jaqsam il-grilja u jimponi restrizzjonijiet u tagħbijiet, kif muri fil-FIG. 1. L-istress ekwivalenti miksub mill-analiżi u l-kalkolu jidher fil-Figura 2. L-istress massimu huwa 242.34MPa, li jseħħ fit-tarf tat-toqba tal-kamin kostretta. Meta wieħed iqis li l-istress tal-limitu permess huwa 197.2MPa, l-istruttura hija mtejba, il-ħxuna tal-pjanċa tiżdied b'10mm, il-mudell jiġi importat mill-ġdid fl-analiżi ANSYS u l-kalkolu biex tinkiseb id-dijagramma tal-effett ugwali 3, l-istress massimu huwa 119.51MPa, li jissodisfa r-rekwiżiti tad-disinn.
It-teknoloġija tal-Analiżi tal-Elementi Finiti (Analiżi tal-Elementi Finiti) tipprovdi mod effettiv għal diversi kumpanniji prinċipali biex jistabbilixxu mudelli ta 'analiżi u jaqsmu d-dejta, speċjalment issa użati ħafna varjetà ta' pakketti ta 'softwer jissimplifikaw ħafna l-proċess ta' analiżi ta 'problemi speċifiċi, huwa li ssolvi varjetà ta' ħaddiema
Għodda konvenjenti u mezz effettiv għal problemi prattiċi. Permezz tal-analiżi tal-elementi finiti tal-komponenti ewlenin tal-iskrin tat-trommel tal-kompost, l-istruttura tal-qafas ġiet imtejba abbażi tar-riżultati tal-analiżi biex tittejjeb l-affidabbiltà ġenerali tal-iskrin tat-trommel tal-kompost. Issimplifika d-disinn u l-iżvilupp ta 'prodotti mekkaniċi
Ipproċessa, tqassar b'mod sinifikanti ċ-ċiklu ta 'żvilupp tal-prodott.
