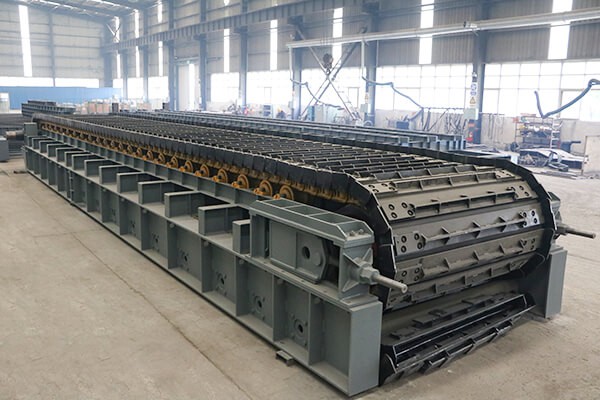

parti. Żewġ ktajjen jaqbżu par ta 'sprockets tas-sewqan installati fuq ir-ras tal-ġisem u par ta' roti tat-tensjoni fid-denb tal-ġisem biex jiffurmaw ċirku magħluq. Kull ħolqa taż-żewġ ktajjen hija mgħammra bi struttura -tqila u tqila tal-kanal tal-conveyor biex tifforma linja tal-conveyor kontinwa li kapaċi ġġorr materjali. Il-piż mejjet tiegħu u l-piż tal-materjali huma sostnuti minn ringieli ta 'rombli (rombli aktar baxxi), roti ta' appoġġ tal-katina u travi slide immuntati fuq il-ġisem. Is-sistema ta 'trażmissjoni hija konnessa mar-reducer mill-mutur li jirregola l-veloċità tal-konverżjoni tal-frekwenza AC, u mbagħad il-mekkaniżmu tal-ġarr huwa mmexxi direttament mill-kmiem li qed jespandi u l-apparat tas-sewqan jaħdem b'veloċità baxxa. Il-materjal skarikat mill-bin tad-denb jiġi ttrasportat lejn il-kwadru tal-ġisem tul il-linja tal-ġarr biex jinkiseb l-iskop ta 'tmigħ kontinwu u uniformi għall-makkinarju tax-xogħol hawn taħt.
Minħabba li l-piż tal-pjanċa tal-katina Għall-Bejgħ u l-piż tal-materjali jinġarru l-aktar minn ringieli multipli ta 'rombli (idlers aktar baxxi) installati fuq il-ġisem, fil-proċess ta' ħidma fit-tul-tal-Feeder tal-fardal Għall-Bejgħ, ix-xaft ta 'appoġġ tar-romblu jista' jappoġġja r-romblu biex iġorr pressjonijiet multipli ħlief għall-ilbies tal-wiċċ ta 'barra tar-romblu. Huwa wkoll meħtieġ li tiġi żgurata r-rotazzjoni normali tar-romblu fuq ix-xaft ta 'appoġġ, għalhekk il-parti tar-rotazzjoni tax-xaft ta' appoġġ tal-magna tal-għalf tal-pjanċa tintlibes ukoll serjament. Peress li x-xaft ta 'appoġġ huwa xaft tal-cantilever, tarf wieħed tiegħu huwa ffissat fuq il-qafas tal-magna tal-għalf tal-pjanċa, u t-tarf l-ieħor jappoġġja r-romblu u jdur bejn ir-romblu. Sabiex isostni l-piż, ix-xaft ta 'appoġġ huwa meħtieġ li jkollu saħħa suffiċjenti u reżistenza għall-ilbies, għalhekk ix-xaft ta' appoġġ huwa ġeneralment magħżul bħala materjal medju tal-azzar liga tal-karbonju 35crmo, li għandu spiża għolja tal-manifattura. Jekk il-parti tar-rotazzjoni tax-xaft ta 'appoġġ tintlibes serjament, is-sostituzzjoni sħiħa tax-xaft ta' appoġġ tinħela.
Sabiex jingħelbu d-difetti ta 'hawn fuq, il-kumpanija tagħna ddisinjat u pprovdiet apparat ġdid tar-rombli kontra -ilbes Apron Feeder For Sale, li tejbet il-ħajja tas-servizz tax-xaft ta' appoġġ ta 'Feder Feeder For Sale. Naqqas l-ilbies tal-bronżina tar-rombli u r-rotazzjoni tax-xaft ta 'appoġġ; Naqqas in-numru ta 'sostituzzjoni tar-rombli; L-ispiża tal-operazzjoni ta 'l-Appron Feeder For Sale hija ffrankata. L-apparat tar-rombli ġdid kontra l--xedd Apron Feeder For Sale jinkludi qafas. Il-qafas 3 huwa l-istruttura ġenerali ta 'appoġġ tal-Feder tal-Fdal għall-Bejgħ. Skont il-mudell ta 'tmigħ tal-pjanċa differenti, pluralità ta' xaftijiet ta 'appoġġ 2 huma installati fuq iż-żewġ naħat ħdejn xulxin, u tarf wieħed tax-xaft ta' appoġġ huwa pprovdut b'romblu 1. Ir-romblu huwa rota rolling immuntata fuq ix-xaft ta 'appoġġ Apron Feeder For Sale. Il-wiċċ tond ta 'barra jintuża biex isostni l-pjanċa tal-katina ta' Apron Feeder For Sale u l-materjal li għandu jiġi ttrasportat fuq il-pjanċa tal-katina. Iċ-ċirku ta 'ġewwa huwa installat fil-parti tar-rotazzjoni tax-xaft ta' appoġġ tal-Feder tal-Fdal għall-Bejgħ, u jdur bil-moviment tal-pjanċa tal-katina tal-Feder tal-Fdal għall-Bejgħ. Ir-romblu huwa mmuntat fuq ix-xaft ta 'appoġġ 2 irranġat fuq iż-żewġ naħat tal-frejm 3. Ix-xaft ta' appoġġ 2 huwa xaft tal-cantilever, li tarf tiegħu huwa ffissat fuq il-qafas tal-Feder tal-Fadal għall-Bejgħ, u t-tarf l-ieħor jappoġġja r-romblu 1 sabiex ir-romblu jkun jista 'jdur. Ix-xaftijiet ta 'appoġġ huma mmuntati ħdejn xulxin fuq iż-żewġ naħat tal-qafas 3.
Sabiex tittejjeb is-saħħa tax-xaft ta 'appoġġ u tevita l-liwi u d-deformazzjoni tax-xaft tal-cantilever, ix-xaft ta' appoġġ magħmul minn materjal 35crmo kien ittemprat b'ebusija hrc28-32. Sabiex timminimizza l-ilbies tal-parti li ddur tax-xaft ta 'appoġġ, wara t-trattament ta' ttemprar tax-xaft ta 'appoġġ, it-tifi tal-wiċċ ta' frekwenza għolja jitwettaq fuq il-wiċċ ta 'barra tal-parti li ddur tax-xaft ta' appoġġ. Ġeneralment, il-fond tas-saff imwebbes huwa 1.2-1.5 mm, u l-ebusija tat-tifi tal-wiċċ hija hrc48-52.
Minħabba l-piż ħafif tar-romblu, u ċ-ċirku ta 'barra u ċ-ċirku ta' ġewwa tar-romblu huma partijiet milbusa, ir-romblu huwa mtejjeb bħala parti ta 'sostituzzjoni vulnerabbli billi jitqabbel id-distakk fl-ispiża, kif muri fil-Figura 2. L-iskema ta 'titjib hija li l-mudell ta' utilità jiffissa l-kmiem tax-xaft 8 fiċ-ċirku ta 'ġewwa tar-romblu. Sabiex jitnaqqas in-numru ta 'sostituzzjoni tar-romblu, fiċ-ċirku ta' ġewwa tar-romblu, issettja spiża baxxa tal-manifattura tal-bronżina tal-ħadid griż, ilbes tal-bronżina serju, ibdel biss il-bronżina l-ewwel. Biss meta ċ-ċrieki ta 'ġewwa u ta' barra tar-romblu jintlibsu serjament, ir-romblu għandu jiġi sostitwit.
Sabiex tiġi evitata d-deformazzjoni tax-xaft ta 'appoġġ taħt pressjoni qawwija, ix-xaft ta' sostenn huwa magħmul minn 35CrMo, materjal ta 'azzar liga tal-karbonju medju li jista' jtejjeb il-proprjetajiet mekkaniċi komprensivi u jkollu koordinazzjoni eċċellenti ta 'saħħa u toughness permezz ta' trattament ta 'ttemprar. Għal alimentatriċi ta 'pjanċa tqila żejda, materjal tax-xaft ta' appoġġ jista 'wkoll jagħżel 42CrMo.
Pjanċa ta 'l-istampa 4 hija rranġata fit-tarf tax-xaft ta' appoġġ, u r-romblu huwa mwaħħal fuq ix-xaft ta 'appoġġ. Il-pjanċa tal-istampa hija mwaħħla fuq it-tarf tax-xaft ta 'appoġġ permezz tal-bolt 6, li huwa Apron Feeder Għall-Bejgħ u baffle ffissat minn bolt 6 fuq ix-xaft ta' appoġġ. Il-funzjoni tiegħu hija li tevita li r-romblu 1 jaqa 'minn ix-xaft ta' appoġġ 2.
Washer 5 huwa rranġat ukoll bejn il-bolt u l-pjanċa tal-istampa. Washer 5 huwa Apron Feeder For Sale retainer elastiku għall-iffissar tal-baffle fuq ix-xaft ta 'appoġġ, li l-funzjoni tiegħu hija li tevita li l-bolt 6 jinħall.
Il-bush tax-xaft huwa magħmul minn ħadid fondut griż, u l-bush tax-xaft jintuża bħala bushing protettiv, li ġeneralment ikun magħmul mill-ht200 tal-ħadid fondut griż irħis u faċli biex jiġi pproċessat.
Sabiex jitnaqqas ix-xedd tal-kmiem tax-xaft fuq il-parti li ddur tax-xaft ta 'appoġġ, is-sistema ta' riforniment hija ssettjata fiċ-ċentru tax-xaft ta 'sostenn u l-kanal taż-żejt huwa ssettjat fuq il-wiċċ tal-parti li ddur tax-xaft ta' appoġġ, li jista 'jnaqqas l-ilbies tal-par ta' frizzjoni. L-istruttura speċifika hija kif ġej: fiċ-ċentru ta 'tarf wieħed tax-xaft ta' appoġġ bogħod mir-romblu huwa pprovdut b'passaġġ taż-żejt axjali, passaġġ taż-żejt radjali huwa pprovdut fiċ-ċentru tax-xaft ta 'appoġġ li jikkorrispondi mar-romblu, il-passaġġ taż-żejt radjali huwa konness mal-kanal taż-żejt 7 fuq il-wiċċ assjali tax-xaft ta' appoġġ, il-kanal taż-żejt huwa konness mal-passaġġ taż-żejt radjali f'tarf wieħed ta 'tazza, tazza taż-żejt 9 hija konnessa mal-ħruġ tal-passaġġ taż-żejt assjali. Il-kanal taż-żejt 7 huwa kanal għall-ħażna taż-żejt lubrikanti u l-provvista ta 'żejt lubrikanti għall-bronżina tar-rombli 8 bejn il-partijiet ta' rotazzjoni tax-xaft ta 'appoġġ.
Il-kmiem tax-xaft huwa ffissat fuq ir-romblu billi twaħħal il-kamin 10, jiġifieri madwar il-kmiem tax-xaft u ċ-ċirku ta 'ġewwa tar-romblu, 2 viti ta' rbit huma stabbiliti b'mod simmetriku. Il-kamin tal-irbit 10 huwa l-bolt fiss tar-romblu 1 u l-kmiem tax-xaft 8, li jintuża biex jiffissa l-kmiem tax-xaft 8 fiċ-ċirku ta 'ġewwa tar-romblu 1, biex jipprevjeni li l-kmiem tax-xaft u ċ-ċirku ta' ġewwa tar-romblu jduru lil xulxin, u biex jiġi żgurat li l-kmiem tax-xaft u ċ-ċirku ta 'ġewwa tar-romblu magħquda b'mod sod.
Minħabba l-ambjent tax-xogħol ħarxa tal-parti tax-xaft ta 'appoġġ, sabiex jiġi evitat it-trab bejn il-par ta' frizzjoni tal-kmiem tax-xaft u l-parti li ddur tax-xaft ta 'sostenn u żżid l-ilbies bejn xulxin, il-mudell ta' utilità huwa pprovdut b'ċirku tas-siġillar 11 bejn ir-romblu u x-xaft ta 'appoġġ, u ċirku tas-siġillar huwa pprovdut bejn ir-romblu u l-pjanċa tal-istampa. Iċ-ċirku tas-siġillar huwa linolju, li jitqiegħed fil-kanal tas-siġillar fuq iż-żewġ naħat tar-romblu 1 biex ikollu rwol ta 'siġillar.
