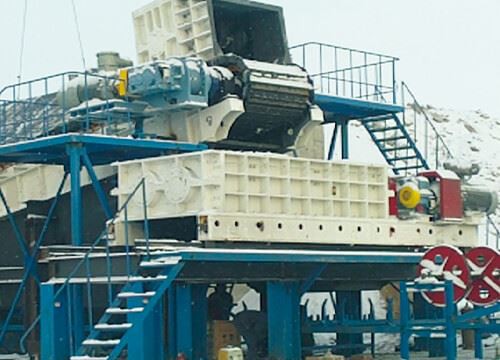

Il-Mineral sizes hija mgħammra b'żewġ rombli bis-snien li jduru kontra-, li jistgħu jiġu kkonfigurati biex iduru jew 'il ġewwa jew 'il barra. Kull unità għandha rombli tat-tgħaffiġ tas-snien dejjiema u li jistgħu jinbidlu faċilment, u b'hekk tissimplifika b'mod sinifikanti l-proċedura ta 'sostituzzjoni u timminimizza l-perijodi ta' waqfien assoċjati. Barra minn hekk, il-pettijiet interladed huma strateġikament inġinerija biex ineħħu b'mod effiċjenti kontaminanti bħat-tafal, li huma komunement miżmuma f'tipi oħra ta 'crushers.

Firxa komprensiva ta 'għażliet ta' customization hija disponibbli, inklużi diversi konfigurazzjonijiet ta 'rombli tas-snien, disinji tar-ras tas-snien, forom tas-snien, u selezzjonijiet ta' materjali. Dawn l-alternattivi tad-disinn huma speċifikament maħsuba biex itejbu l-prestazzjoni operattiva u jestendu l-ħajja tas-servizz tas-sizer, filwaqt li fl-istess ħin inaqqsu l-ispejjeż operattivi ġenerali.

Il-crusher Mineral Sizers juża l-forza ta 'shear u l-forza tat-tensjoni bejn ir-rombli bis-snien biex tkisser il-materjali.

Mineral Sizers għandu żewġ rombli bis-snien li jduru ġewwa bi snien tat-tgħaffiġ sostitwibbli. L-aktar metodu ta 'tmigħ adattat huwa permezz ta' alimentatriċi tal-fardal jew tagħmir ta 'screening, li jwassal il-materjal b'rata uniformi u jqassmu b'mod uniformi fuq ir-rombli bis-snien.

1.Il-minerali jinqabad mill-uċuħ ewlenin tas-snien tar-rotor opposti, u li jkun soġġett għal stress taħt it-tagħbija kkonċentrata tas-snien tar-rotor. L-istress jikkawża li l-minerali jitkissru tul in-nisġa naturali tiegħu.

2.Mineral huwa miksur fit-tensjoni billi jkun soġġett għal tagħbija ta 'tliet punti, li bejn is-snien ta' quddiem tiffaċċja fuq rotor wieħed u tiffaċċja snien ta 'wara fuq ir-rotor l-ieħor.

3.Għall-minerali li ma jkunx ġie miksur għal kollox, permezz tas-snien tar-rotor u snien fissi tal-bar tal-breaker jistgħu jitkissru aktar biex jiżguraw ir-rekwiżiti tad-dimensjoni 3d tal-materjal li jarmi.

Mineral Sizers Drive Device

Apparat tas-sewqan

Żewġ unitajiet tas-sewqan indipendenti, kull unitajiet tas-sewqan jinkludu: mutur, igganċjar tat-tarf ta'-veloċità għolja, kaxxa tal-gerijiet, akkoppjar tat-tarf ta'-veloċità baxxa. L-akkoppjar tat-tarf ta '-veloċità għolja juża akkoppjar idrawliku biex jgħaqqad il-mutur mal-gearbox. Il-gearbox jadotta struttura ta 'rkaptu helical ta' xaft parallel biex tissodisfa r-rekwiżiti tat-trażmissjoni tal-qawwa, il-proporzjon tal-veloċità u t-torque taħt tagħbija estrema tal-Mineral Sizers.

Roller bis-snien

Ir-romblu bis-snien jista 'jinqasam f'Roller bis-snien ta' Sizers Minerali Primarji u Roller bis-snien ta' Sizers Minerali Sekondarji. Installazzjoni u żarmar faċli tar-ras tas-snien Mineral Sizers, li tista 'tnaqqas b'mod sinifikanti l-ħin tal-manutenzjoni u tnaqqas l-ispiża tal-manutenzjoni.

Djar

Id-djar ta 'Mineral Sizers hija ddisinjata bħala qafas riġidu ospitanti, u l-akkomodazzjoni hija magħmula minn azzar fondut u konnessa minn boltijiet ta' saħħa għolja. Il-pjanċi reżistenti għall-ilbies- huma installati madwar in-naħa ta 'ġewwa tal-housing, u pjanċi tal-ilbies f'forma ta' moxt huma installati fuq iż-żewġ naħat tal-housing biex jipprevjenu materjal eċċessiv milli jeħel mar-rombli tas-snien tal-crusher.

Sinkronizzat Gear

Il-Mineral Sizers primarji hija mgħammra b'gerijiet sinkronizzanti fit-tarf tar-rombli bis-snien. Irkaptu sinkroniku u xaftijiet tar-rombli huma konnessi mill-kmiem ta 'espansjoni, li jistgħu jiggarantixxu l-istabbiltà relattiva tal-pożizzjoni tal-gdim tas-snien tat-tgħaffiġ fuq ir-rollijiet doppji, u jistgħu jġiegħlu t-tkissir ta' biċċiet kbar ta 'materjali, u jagħmlu d-daqs tal-ħruġ tal-materjal uniformi.

Apparat tal-lubrikazzjoni

Mineral Sizers jadotta sistema ċentralizzata ta 'lubrikazzjoni awtomatika, tista' tkun aktar ħinijiet ta 'mili taż-żejt, ħin ta' mili taż-żejt Settings, affidabbli biex tiżgura l-lubrikazzjoni effettiva u affidabbli ta 'kull parti. Kontroll awtomatiku tal-ħin tal-intervall tal-provvista taż-żejt, il-pressjoni tal-provvista taż-żejt hija kbira, il-veloċità tal-provvista taż-żejt hija mgħaġġla, il-bearing huwa kompletament lubrikat b'mod effettiv, sabiex il-parti tal-qalba tar-romblu tas-snien biex tinkiseb lubrikazzjoni tajba, testendi ħafna l-ħajja tas-servizz tar-romblu tas-snien.

Running Gear

L-apparat tat-tramming huwa installat fil-qiegħ tal-Mineral Sizers u mmexxi minn mutur biex jimxi tul binarju għall-aċċess għall-manutenzjoni, jiffaċilita manutenzjoni faċli u jevita ż-żarmar. Dan id-disinn jippermetti li t-tagħmir jimxi bla xkiel bejn iż-żoni operattivi u ta 'manutenzjoni, inaqqas ix-xogħol manwali u jimminimizza l-waqfien waqt il-manutenzjoni, u b'hekk itejjeb l-effiċjenza operattiva.

Il-granularità tat-tmigħ tal-qisien primarji hija inqas minn jew ugwali għal 1500mm u l-granularità tal-ħatt hija inqas minn 300mm. L-arranġament tal-forom tas-snien tat-tgħaffiġ u l-forom tas-snien huma rranġati minn forom speċjali tas-snien spirali. Is-snien tat-tgħaffiġ huma mitfugħa minn azzar liga reżistenti għall-brix u reżistenti għall-impatt. Ir-romblu bis-snien Primary Sizer għandu struttura tad-disinn tas-snien unika u ġdida b'distribuzzjoni spirali profonda għal produttività għolja. Il-kavitajiet li jgħaddu huma ffurmati bejn iż-żewġ rombli bis-snien u l-korp tal-pjanċa tal-ġenb għall-iskrinjar u t-tgħaffiġ ta 'materjali rispettivament.

Primary Sizers Toothed Roller

Id-daqs ta 'Tmigħ ta' sizer Sekondarju inqas minn jew ugwali għal 300 mm (ammont żgħir ta '400mm huwa permess), u l-granularità tal-ħatt hija inqas minn 50mm. Il-forma ta 'konnessjoni tal-pjanċa tas-snien tadotta skanalatura waħda ta' ħamiema, li hija komplementari għall-ċanfrin tal-blokka tal-ikklampjar tal-inserzjoni, u mbagħad il-pjanċa tas-snien tat-tgħaffiġ hija installata fuq is-sedil tat-twaħħil tal-pjanċa tas-snien, iffurmat konnessjoni wiċċ għal wiċċ, li hija ssikkata u ppressata b'boltijiet ta 'saħħa-għoli. Il-funzjoni tal-bolt issir blokka tal-ikklampjar tal-inserzjoni fissa, tevita l-problema tat-tkissir tal-bolt tas-serratura fissa, il-pjanċa tas-snien li taqa 'jew diffiċli biex tiżżarma u tissostitwixxi.

Secondary Sizers Toothed Roller

01/ Espansjoni tal-Kapaċità Illimitata

Joffri firxa wiesgħa ta 'mudelli b'kapaċitajiet minn mijiet għal eluf ta' tunnellati fis-siegħa, li jiżguraw tqabbil perfett għal kwalunkwe skala ta 'proġett.

02/ Simplifikazzjoni tal-Proċess Massimizzat

Disinn ta' proporzjon ta' tnaqqis għoli (sa 1:10+) jippermetti tgħaffiġ ta'-stadju wieħed, jissimplifika l-fluss tal-proċess kollu u jnaqqas il-kumplessità u l-investiment tas-sistema ġenerali.

03/ Kompatibilità estensiva tal-Materjal

Adattat għal firxa wiesgħa ta' materjali medji-iebsin u rotob, inkluż faħam, ġibs, shale taż-żejt, ġebel tal-ġir, tafal, u ħamrija tal-wiċċ.

04/ Immaniġġjar Effiċjenti Ta Kompożizzjonijiet Kumplessi

L-adattabilità eċċellenti tal-materjal tippermetti l-ipproċessar effettiv ta 'mineral mhux maħdum li jkun fih komponenti kumplessi bħal gangue jew firda, u jevita tgħaffiġ jew iġġammjar selettiv.

05/ Riżoluzzjoni effettiva tal-Isfida tal-Morfoloġija

Jipprovdi prestazzjoni eċċellenti tat-tgħaffiġ kemm għall-materjali ċapep kif ukoll għat-tfarrik, li jipprevjeni l-fenomenu ta '"roll bypass" u jiżgura l-ipproċessar sħiħ.

06/ Komponenti tal-qalba robusti u Durabbli

Is-snien tar-rombli huma magħmula minn materjali ta' liga ta'-saħħa għolja b'forom u layouts ottimizzati biex jimmassimizzaw is-shear force u r-reżistenza għall-ilbies.

Ibgħat ir-rekwiżiti tiegħek u tkellem ma 'wieħed mill-inġinier tekniku tagħna dwar il-proġett tiegħek.

Ikkuntattjana Għall-Aħjar Prezz

Prodotti mekkaniċi ta 'kwalità għolja, għandu jkollhom tagħmir ta' għodda eċċellenti. Sabiex tiġi żgurata l-eżattezza tagħha u tilħaq il-ħtiġijiet ta 'ordnijiet kbar. Henan Excellent Machinery Co., Ltd tippossjedi 140 sett ta 'tagħmir professjonali, inkluż Ħames -axis Gantry Machining-center, CNC Boring And Milling Machining Center, Vertical Machining Center, Vertical CNC Machining Center, Gantry Machining Center, Laser Cutting Machine, Laser Pipe Cutting Machine, Welding Robottal Workstation Lathe, Horizontal eċċ. tagħmir tal-manifattura inkluż Kamra tal-Bexx Ambjentali u tagħmir tas-sħana Trea u Trattament tas-Sħana tal-wiċċ ultra kbir.

Proċess ta 'blanking tal-pjanċa tan-naħa tax-xellug u tal-lemin

Mineral Sizers Front And Rear End Cover Machining Process

Ipproċessar ta 'Qoxra ta' Quddiem u ta 'wara

Mineral Sizers Left And Right Side Plate Machining Process

Ipproċessar tal-Pjanċa tal-Ġnub tax-Xellug u tal-Lemin

Mineral Sizers Teeth Ring Internal Surface Machining Process

Ċirku tas-snien Ipproċessar tal-wiċċ intern

Ipproċessar tal-Bażi tas-Snien

Mineral Sizers Teeth Roller Heat Treatment

Snien Roller Sħana Trattament

Fil-preżent, EXCT għadda bis-sħiħ iċ-ċertifikazzjoni tas-sistema ta 'kwalità internazzjonali ISO9001-2008, sistema ta' kwalità kompluta kun żgur li mill-iżvilupp u d-disinn tal-prodott, produzzjoni, akkwist u provvista għal proċess ta 'bejgħ u servizz kien effettiv ikkontrollat ta' kwalità.

EXCT għandu tim ta 'spezzjoni rigoruż u tas-sengħa biex jiżgura s-suċċess tal-kontroll tal-kwalità tal-prodott. Id-dipartiment tal-ispezzjoni tal-kwalità għandu proċess ta 'ttestjar strett li jgħaddi mill-istadji tal-akkwist tal-materja prima, il-produzzjoni u l-installazzjoni biex jiżgura li kull biċċa tagħmir ikkunsinnat lill-klijenti tkun kwalifikata.

Mineral Sizers Currency Test When Running

Sejbien Kurrent

Sejbien tal-Vultaġġ

Mineral Sizers Shaft Temperature Detection

Sejbien tat-Temperatura tax-xaft

Sejbien tal-Vibrazzjoni

Sejbien tal-Ħoss

Mineral Sizers Ultrasonic Flaw Detection

Sejbien ta' Difetti ultrasoniku

Sejbien tal-ebusija

Sejbien tal-Ħxuna tal-Kisi

Il-Mineral Sizers tagħna jkopri aktar minn 20 pajjiż u reġjun mad-dinja kollha. Jintużaw prinċipalment għat-tgħaffiġ tal-faħam mhux ipproċessat, gangue tal-faħam, linjite, kokk, ħamrija tal-wiċċ u materjali oħra, u jintużaw f'industriji relatati mal--faħam bħal impjanti tal-enerġija termali, tħaffir tal-faħam, impjanti tal-ħasil tal-faħam eċċ.

Ibgħat ir-rekwiżiti tiegħek u tkellem ma 'wieħed mill-inġinier tekniku tagħna dwar il-proġett tiegħek.

Ikseb l-Aktar Soluzzjoni tal-Prodott U Kwotazzjoni Adattata B'xejn!!!

Mineral Sizers huma personalizzati għal kull materjal ta 'applikazzjoni biex jipprovdu l-aħjar konfigurazzjoni u jissodisfaw ir-rekwiżiti kollha tiegħek.

Speċifikazzjonijiet Tekniċi Primarji Minerali Sizers
Mudell	2PLF800	2PLF1000	2PLF1200	2PLF1500
Dija tar-Roller tas-Snien (mm)	800	1000	1200	1400
Tul tar-romblu (mm)	1500-2500	1500-3000	1500-3000	2000-3500
Daqs massimu tal-għalf (mm)	800	1000	1200	1500
Daqs tal-ħruġ (mm)	Inqas minn jew ugwali għal 300	Inqas minn jew ugwali għal 300	Inqas minn jew ugwali għal 300	Inqas minn jew ugwali għal 300
Kapaċità (t/h)	Inqas minn jew ugwali għal 2000	Inqas minn jew ugwali għal 3500	Inqas minn jew ugwali għal 6000	Inqas minn jew ugwali għal 10000

Speċifikazzjonijiet Tekniċi Sekondarji Minerali Sizers
Mudell	2PLS600	2PLS800	2PLS1000	2PLS1200
Snien Dija tar-Roller (mm)	600	800	1000	1200
Tul tar-romblu (mm)	1000-2500	1500-3000	2000-3500	2000-4000
Daqs massimu tal-għalf (mm)	200	300	350	400
Daqs tal-ħruġ (mm)	50-80	50-100	50-120	50-140
Kapaċità (t/h)	250-800	500-2000	600-3000	800-4000

Nota: Il-konfigurazzjonijiet tas-snien ivarjaw skont it-tip ta 'materjal, id-daqs tal-infeed u d-daqs tal-ħruġ.

L-informazzjoni dwar il-konfigurazzjoni hija valuri tipiċi għal referenza. Jekk jogħġbok ikkuntattja lill-inġiniera tekniċi tagħna għal aktar assistenza fl-għażla tat-tagħmir.

1. Liema materjal għandu jitgħaffeġ:______
2. Kapaċità tal-immaniġġjar:______t/h.
3. Densità tal-materjal bl-ingrossa: ______t/m3
4. Is-saħħa kompressiva tal-materjal:______Mpa
5. Il-firxa tal-materjal HGI (indiċi tat-tħin hardgrove):
6. Persentaġġ tad-distribuzzjoni tal-partiċelli tal-materjal?
7. Max. daqs tal-qamħ tal-materjal tat-tmigħ: ______mm
8. X'inhu d-daqs tal-qamħ tal-prodott lest wara t-tgħaffiġ?
9. Liema tagħmir jintuża biex jitma 'l-materjal fis-sizer?
10. Liema tagħmir jintuża biex jarmi l-materjal mill-qisien?
11. Kif nafu, id-daqs għandu jifforma sistema ma' tagħmir ieħor, għandek disinn preliminari jew skeċċ miġbud bl-idejn-? Jekk għandek, jekk jogħġbok ibgħatha lill-inġinier tagħna bħala referenza.
